Lieu d'origine: | LA CHINE |
---|---|
Nom de marque: | MICH |
Certification: | ISO9001 |
Numéro de modèle: | ESMIECHT |
Quantité de commande min: | 1 mètre |
Prix: | USD0.5-USD5 per meter |
Détails d'emballage: | Caisses de contreplaqué |
Délai de livraison: | dans un mois |
Capacité d'approvisionnement: | 10 millions de mètres par an |
Conducteur: | Alliage de cuivre | Gaine: | Gaine en métal |
---|---|---|---|
Isolation: | Oxyde de magnésium de grande pureté | Propriété: | économie d'énergie |
Applications: | Diminution de viscosité | Industrie: | Industriel |
Max. Exposure Temp. (le °F) mise hors tension: | 1100 | Tensions: | jusqu'à 600 |
Surligner: | Conducteur Electric Heat Tracing d'alliage de cuivre,Traçage isolé minéral de chauffage électrique,traçage du chauffage électrique 600V |

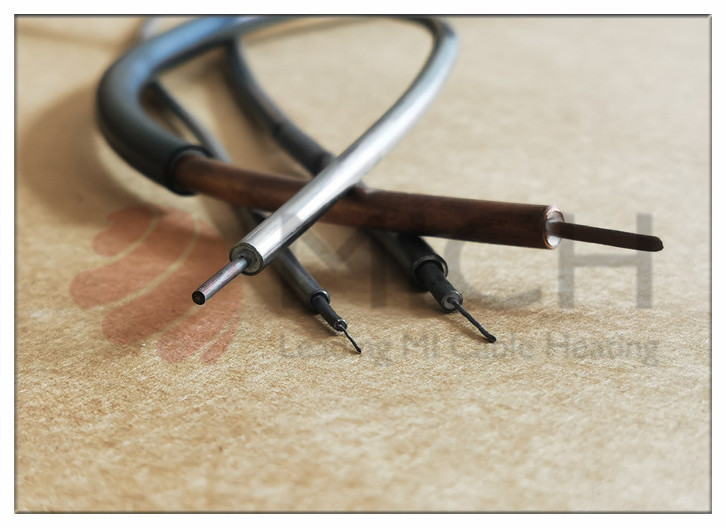

Trace isolée minérale économiseuse d'énergie de la chaleur de câble électrique
La trace isolée minérale économiseuse d'énergie de la chaleur de câble électrique est une meilleure solution de trace de la chaleur contre la trace de la chaleur de vapeur conventionnelle ou d'eau chaude. Elle exécute les avantages en tant que ci-dessous :
A. La consommation de chaleur de la canalisation de traçage de la chaleur est liée au secteur de dissipation thermique. Les produits de découverte de chauffage électrique ont généralement une petite taille externe. En s'étendant, le diamètre de tuyau de la vapeur ou le tuyau de découverte d'eau chaude est entre φ12 et φ50 qui est considérablement plus grand.
B. Il y a seulement ligne contact entre le tube de découverte de vapeur ou d'eau chaude et la canalisation de processus, et l'efficacité de transfert de chaleur est généralement 40% | 60% ; le produit de découverte de chauffage électrique est plat, à l'aide de la bande en aluminium peut former une surface large d'échange thermique, son taux jusqu'à 90% | 96% d'échange thermique.
C. Quand la vapeur ou l'eau chaude est employée pour la chauffage, afin d'assurer la température au point lointain de la canalisation, et considérer la perte et la fuite de chaleur le long de la route, surchauffez la compensation doit être fait au point proche ; tandis que le chauffage électrique n'a pas besoin surchauffez la compensation, parce que son dégagement de chaleur est uniforme dans toute la direction de longueur de la ligne.
D. La perte de transfert de chaleur en vapeur et eau chaude est beaucoup plus grande que celle dans le transfert de l'électricité. Quand le tube de chauffage est loin de la source de chaleur, beaucoup de pertes suivant la ligne, et la perte de transport d'énergie est moins.
E. Une ligne de suivi idéale de la chaleur exige un traçage pendant toute l'année de la chaleur ou même un traçage de la chaleur de jour-nuit qui varie avec la température. Le traçage électrique peut réaliser la quantité exigée de la chaleur en dépistant strictement la température par le système de contrôle de température, alors qu'il est extrêmement difficile assurer vapeur ou eau chaude.
Par conséquent, quelques canalisations de processus qui exigent un contrôle de température plus rigoureux par le traçage électrique peuvent non seulement économiser l'énergie, mais également assurer des conditions de processus.
Structure de câble
Application
Le cuivre a engainé le câble chauffant (MICU) | De puissance de sortie maximum (W/m) |
Prévention de congélation pour des gouttières et des tuyaux de descente en métal | 49 |
Prévention de congélation pour des gouttières et des tuyaux de descente de non-métal | 16 |
Navire et tuyauterie du maintien de processus de la température | 59 |
Prévention de congélation pour des conteneurs et des tuyaux en métal | 59 |
Neige-fonte de toit en métal | 49 |
Câble chauffant engainé de cuivre engainé externe de polyéthylène haute densité (MIHC) | |
Prévention de congélation pour des conteneurs et des tuyaux en métal | 26 |
Conteneurs et tuyaux non métalliques de congélation de prévention | 13 |
Neige fondant sur des pentes d'asphalte | 82 |
Fonte non métallique de glace ou de neige de toit | 26 |
Prévention de congélation pour des gouttières et des tuyaux de descente en métal | 26 |
Prévention de congélation pour les gouttières et les tuyaux de descente non métalliques | 16 |
Chauffage par le sol concret | 33 |
Prévention en hausse ou de dégivrage pour l'au sol d'entreposage au froid | 23 |
Prévention de congélation pour des conteneurs et des tuyaux en métal | 99 |
Note : quand des câbles chauffants sont employés pour la découverte de la chaleur des navires et des tuyaux, le de puissance de sortie maximum doit être commandé pour s'assurer que la température de gaine ne dépasse pas sa température maximale permise ou la température de combustion spontanée du secteur (pour des secteurs dangereux).
Spécifications
Code d'instruction de câble chauffant
MI CUB 16K320/60/2520/220/E1
No. 1 2 3 4 5 6 7
Non. | Instruction | |
1 | Matériel de gaine | CU |
2 | structure des constituants | montré dans le tableau 1 |
3 | codes de câble | montré dans le tableau 2, 3 et 4 |
4 | longueur de câble chauffant | Dans le mètre |
5 | Puissance de câble chauffant | Dans le watt |
6 | tension de câble chauffant | En volt |
7 | tension de câble chauffant | Voir le tableau 5 |
Code de câble
1 6 K 320
No. 1 2 3 4
Périodique NON. | Instruction | |
1 | nombre de noyau | 1 ou 2 |
2 | Catégorie de tension | 3=300V, 6=600V |
3 | matériaux de conducteur | C, K |
4 | résistance froide ×1000 | 320=0.32Ω/m×1000 |
Structure du tableau 1 d'élément de câble
Note : C modèle, F et G conviennent pour l'usage à la température au-dessous de le℃ 65
Ajournez les spécifications du câble chauffant 2 (600V à un conducteur)
Code de câble | Diamètre | Diamètre de HDPE | Valeur de résistance standard à +20℃ | Longueur maximum de production | Poids spécifique |
millimètre | millimètre | Ω/m | m | kg/km | |
16C1.7 | 8,2 | 10 | 0,0017 | 350 | 366,54 |
16C2.2 | 7,6 | 9,4 | 0,0022 | 380 | 307,77 |
16C2.9 | 7,0 | 8,8 | 0,0029 | 400 | 264,45 |
16C4 | 5,9 | 7,7 | 0,004 | 600 | 190,88 |
16C7 | 5,3 | 7,1 | 0,007 | 600 | 154,08 |
16C11 | 4,9 | 6,7 | 0,011 | 600 | 132,25 |
16C13 | 4,6 | 6,4 | 0,013 | ☆ 600 (de 300) | 125,7 |
16C17 | 4,6 | 6,4 | 0,017 | ☆ 600 (de 300) | 117,16 |
16C21 | 4,6 | 6,4 | 0,021 | ☆ 600 (de 300) | 111,9 |
16C25 | 3,7 | 5,5 | 0,025 | ☆ 600 (de 480) | 68,83 |
16C33 | 3,7 | 5,5 | 0,033 | ☆ 600 (de 480) | 63,76 |
16C40 | 3,4 | 5,2 | 0,04 | ☆ 600 (de 560) | 58,87 |
16C63 | 3,2 | 5 | 0,063 | 600 | 51,47 |
16K80 | 6,8 | 8,6 | 0,08 | ☆ 370 (de 140) | 254,18 |
16K100 | 5,2 | 7 | 0,1 | ☆ 450 (de 240) | 162,11 |
16K140 | 4,9 | 6,7 | 0,14 | ☆ 600 (de 270) | 122,55 |
16K197 | 4,45 | 6,25 | 0,197 | ☆ 600 (de 330) | 111,32 |
16K220 | 4,5 | 6,3 | 0,22 | ☆ 600 (de 330) | 102,89 |
16K315 | 4,3 | 6,1 | 0,315 | ☆ 600 (de 350) | 91,44 |
16K345 | 4,2 | 6,0 | 0,345 | ☆ 600 (de 370) | 85,9 |
16K450 | 4,0 | 5,8 | 0,45 | ☆ 600 (de 400) | 80,73 |
16K630 | 4,0 | 5,8 | 0,63 | ☆ 600 (de 400) | 77,26 |
16K800 | 3,5 | 5,3 | 0,8 | ☆ 600 (de 530) | 61,48 |
16K1250 | 2,8 | 4,6 | 1,25 | 600 | 40,83 |
16K2000 | 2,8 | 4,6 | 2,0 | 600 | 38,96 |
Ajournez les spécifications du câble chauffant 3 (les conducteurs de double 600V)
Code de câble | Diamètre | Résistance nominale à +20℃ | Longueur de fabrication maximum | Poids spécifique |
millimètre | Ω/m | m | kg/km | |
26C3.4 | 12,9 | 0,0034 | 150 | 783,76 |
26C4.4 | 12,2 | 0,0044 | 160 | 701,56 |
26C5.8 | 11,3 | 0,0058 | 170 | 606,16 |
26C8.6 | 9,90 | 0,0086 | 180 | 451,43 |
26C11.4 | 9,30 | 0,0114 | 200 | 400,05 |
26C13.8 | 9,00 | 0,0138 | 210 | 375,20 |
26C17.2 | 8,60 | 0,0172 | 220 | 344,90 |
26C23 | 8,00 | 0,023 | 250 | 303,25 |
26C34.4 | 7,50 | 0,0344 | 280 | 269,20 |
26C49.2 | 7,10 | 0,0492 | 300 | 243,84 |
26K240 | 9,90 | 0,24 | 180 | 451,43 |
26K320 | 9,30 | 0,32 | 200 | 400,05 |
26K384 | 9,00 | 0,384 | 210 | 375,20 |
26K480 | 8,60 | 0,48 | 220 | 344,90 |
26K640 | 8,00 | 0,64 | 250 | 303,25 |
26K960 | 7,50 | 0,96 | 280 | 269,20 |
Ajournez les spécifications du câble chauffant 4 (les noyaux de double 300V)
Code de câble | Diamètre | Résistance nominale à +20℃ | Longueur de fabrication maximum | Poids spécifique |
millimètre | Ω/m | m | kg/km | |
23C3.4 | 12,0 | 0,0034 | 200 | 708,10 |
23C4.4 | 11,3 | 0,0044 | 220 | 629,07 |
23C5.8 | 10,4 | 0,0058 | 240 | 537,73 |
23C8.6 | 9,00 | 0,0086 | 260 | 392,56 |
23C11.4 | 8,40 | 0,0114 | 280 | 343,89 |
23C13.8 | 8,00 | 0,0138 | 300 | 314,57 |
23C17.2 | 7,60 | 0,0172 | 320 | 286,27 |
23C23 | 7,10 | 0,023 | 340 | 252,98 |
23C34.4 | 6,60 | 0,0344 | 360 | 221,19 |
23C49.2 | 6,20 | 0,0492 | 380 | 197,64 |
23K160 | 10,4 | 0,16 | 220 | 508,37 |
23K240 | 9,00 | 0,24 | 240 | 392,56 |
23K320 | 8,40 | 0,32 | 265 | 343,89 |
23K384 | 8,00 | 0,384 | 280 | 314,57 |
23K480 | 7,70 | 0,48 | 300 | 291,91 |
23K640 | 7,10 | 0,64 | 320 | 252,98 |
23K960 | 6,50 | 0,96 | 350 | 216,11 |
Note : la valeur de résistance du câble de 2 noyaux dans la table ci-dessus est la valeur mesurée après que les extrémités soient tordues (c.-à-d., résistance à un noyau X2) ;
Pour l'usage des occasions de la tension 660V, contactez svp nos professionnels de société ;
La marque du ☆ (de 300) est une longueur recommandée de production par MICH
Caractéristiques terminales du tableau 5
Modèle : , D, E | Modèle : B | |||||
Tension maximum (V) | (a) actuel maximum | Spécifications terminales | Tension maximum (V) | (a) actuel maximum | Spécifications terminales | Tension maximum (V) |
600 | 15 | E2 | 20 | E1 | 15 | E1 |
600 | 20 | E2 | 25 | E2 | 20 | E1 |
600 | 30 | E3 | 40 | E2 | 30 | E2 |
600 | 50 | E3 | 70 | E2 | 50 | E2 |
600 | 70 | E3 | 100 | E3 | 70 | E2 |
Note 2 : la longueur du câble froid d'extrémité avec la configuration standard est de 2 mètres. Si vous augmentez ou diminuez de la longueur priée, contactez svp nos personnels de carrière.
Table correspondante de référence entre la température de puissance de sortie et de gaine
Note : en appliquant un câble chauffant de cuivre de conducteur, svp l'attention de salaire à la conversion de sa résistance chaude passionnée et de résistance froide non chauffée.
Spécifications anticorrosives
Matériel |
MICU |
MIHC |
Sulfate | Ne pas recommander | Excellent |
Acide chlorhydrique | Ne pas recommander | Excellent |
Acide fluorhydrique | Acceptable | Acceptable |
Phosphate | Acceptable | Acceptable |
Carbonate | Ne pas recommander | Acceptable |
Acide organique | Acceptable | Ne pas recommander |
Métal alcalin | Acceptable | Acceptable |
Eau de mer | Ne pas recommander | Acceptable |
Chlorure | Vérification de données requise | Acceptable |
Instructions anti-déflagrantes
Le câble chauffant de série de MIAL avec le terminal anti-déflagrant, peut être employé dans l'environnement explosif potentiel. Authentifié par le Chinois CQST, selon les normes GB3836 électriques anti-déflagrantes chinoises, ils peuvent s'appliquerⅡ à A, le Ⅱ B, niveau du Ⅱ C (C1D2) de matériel électrique anti-déflagrant.
